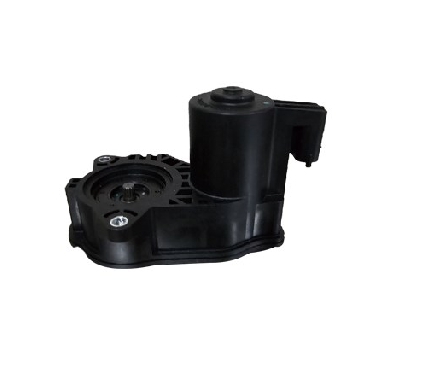

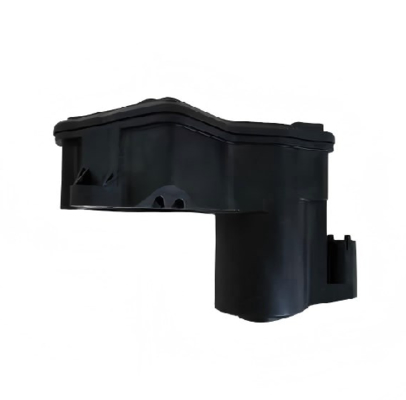

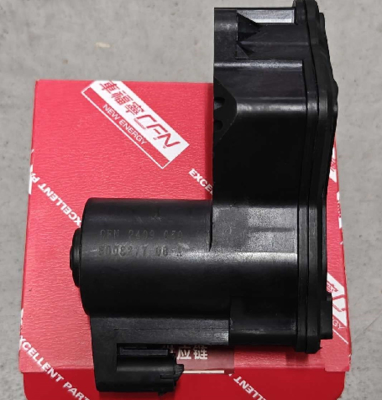

مجموعات خدمة المكابح ومجموعة حذاء المشغل LH لسيارات Tesla Model Y/3 (2022-) | 8008277-00-A

1. الوظيفة الأساسية وتكامل النظام

• تصميم مزدوج الغرض:
  • مجموعة حذاء المشغل LH (الجانب الأيسر): تتكامل مع نظام فرملة الانتظار الكهربائي (EPB) الخاص بفرجار المكابح الخلفية، مما يوفر قوة تثبيت ميكانيكية لـ 驻车制动 والفرملة في حالات الطوارئ.
  • مجموعة خدمة المكابح: تتضمن وسادات مكابح عالية الاحتكاك، وأجهزة استشعار التآكل، وأجهزة مضادة للضوضاء مُحسَّنة لأنظمة الفرملة المتجددة.
• تكامل التحكم الإلكتروني:
  • يتواصل مع وحدة التحكم في السيارة (VCM) لمزامنة تنشيط/إلغاء تنشيط EPB مع تعديلات عزم الدوران المتجدد.
  • تتميز بـ حماية من الحمل الزائد لمنع التلف الناتج عن قوة التثبيت المفرطة أثناء الفرملة الشديدة.
• المرونة البيئية:
  • وسادات المكابح مع مادة مركبة من السيراميك تقاوم التلاشي في درجات الحرارة المرتفعة (حتى 650 درجة مئوية) وتقلل الغبار بنسبة 40% مقارنة بالوسادات التقليدية.
  • أحذية المشغل مطلية بـ طلاء الزنك والنيكل لمقاومة التآكل في طرق الشتاء المملحة أو البيئات الرطبة.

2. جدول معلمات المواصفات

3. تشخيص الأعطال ومحفزات الاستبدال

• تنبيهات خلل EPB: تحذيرات لوحة القيادة مثل "عطل فرملة الانتظار" أو "المشغل غير مستجيب"Tesla.
• الصلابة الميكانيكية: دواسة الفرامل تشعر بالإسفنجية أو تتطلب قوة مفرطة للمشاركة/الفصل بين فرملة الانتظار.
• ضوضاء غير طبيعية: طحن أو نقر من المكابح الخلفية أثناء تنشيط EPB، مما يشير إلى تروس مشغل مهترئة أو أحذية ملوثة.
• انخفاض أداء الفرملة: مسافات توقف أطول أو ردود فعل دواسة غير متسقة، غالبًا ما تكون ناتجة عن وسادات مكابح مصقولة أو أحذية مشغل غير محاذية.

• تآكل تروس المشغل: بسبب التآكل من ملح الطريق أو دخول الرطوبة.
• تزجيج وسادة الفرامل: ارتفاع درجة الحرارة من الحمل الزائد المتكرر للفرملة المتجددة.
• فشل مستشعر التآكل: تنبيهات خاطئة بسبب تراكم الحطام على سطح المستشعر.

4. التركيب والصيانة

دليل خطوة بخطوة

1. ما قبل التثبيت:
   • افصل بطارية 12 فولت وقم بتعطيل نظام الجهد العالي عبر شاشة اللمس Tesla.
   • ضع السيارة في وضع خدمة EPB باستخدام أداة تشخيص Tesla (مثل Toolbox 3.0) Tesla.
2. الإزالة:
   • قم بإزالة العجلة الخلفية وفرجار المكابح (2x مسامير Torx T30، 8 نيوتن متر) Tesla.
   • افصل تسخير مشغل EPB وفك المشغل (2x مسامير M8، 12 نيوتن متر) .
   • استخرج أحذية المشغل القديمة باستخدام قضيب رفع صغير، مع الحرص على عدم إتلاف مكبس الفرجار.
3. التركيب:
   • نظف مكبس الفرجار وغلاف المشغل بالكحول الأيزوبروبيلي.
   • ضع شحم الليثيوم عالي الحرارة (مثل CRC 655) على أسطح تلامس حذاء المشغل.
   • قم بمحاذاة أحذية المشغل الجديدة مع أخاديد مكبس الفرجار وثبت المشغل بمسامير جديدة.
   • أعد تركيب الفرجار والعجلة، وقم بتدوير صواميل العروة إلى 175 نيوتن متر في نمط نجمي Tesla.
4. ما بعد التثبيت:
   • أعد تمكين نظام الجهد العالي وأعد ضبط EPB عبر شاشة اللمس.
   • قم بإجراء إجراء تلميع الفرامل (5 توقفات قوية من 60 كم/ساعة إلى 0 كم/ساعة) لتثبيت الوسادات الجديدة Tesla.

الأدوات المطلوبة

• مفتاح عزم الدوران (نطاق 0–200 نيوتن متر)، لقمة Torx T30، مقبس 10 مم، أداة نشر فرجار المكابح.
• أداة تشخيص معتمدة من Tesla لمعايرة EPB.

5. المزايا على البدائل البديلة

6. دعم الضمان والاستدعاء

• الضمان القياسي: تغطية لمدة 4 سنوات/80,000 كم لعيوب المواد أو الصنعة.
• حالة الاستدعاء:
  • هذا الجزء غير خاضع للاستدعاء حاليًا, ولكن تحقق من رقم تعريف سيارتك على بوابة استدعاء Tesla للحصول على التحديثات Tesla.
  • بالنسبة للمشكلات المتعلقة بـ EPB، تقدم Tesla تحديثات برامج مجانية لمعالجة أخطاء البرامج الثابتة.

7. نصائح الصيانة الهامة

1. التشحيم: ضع شحم السيليكون على قضبان توجيه حذاء المشغل كل 20000 كم لمنع الالتصاق.
2. فحص سائل الفرامل: استبدل سائل DOT 5.1 كل 4 سنوات للحفاظ على الأداء الهيدروليكي Tesla.
3. تحديثات البرامج: حافظ على تحديث البرنامج الثابت للسيارة لتحسين الاتصال بين مشغل EPB.
